Antropoforme fantomer
Antropomorfe fantomer er fantomer, der efterligner menneskeligt væv og de forskellige vævs absorptionsevne.

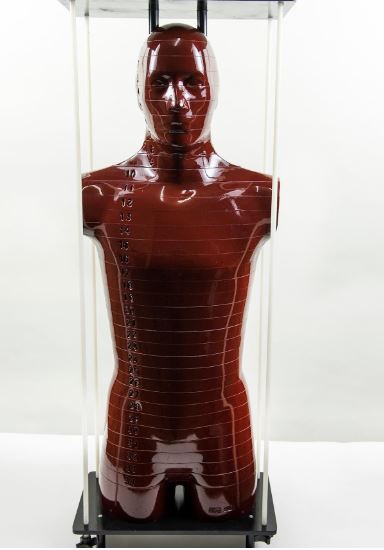

Rando alderson
Type: Male ART Phantom (Sections 0-35), ART-200
Alderson er et antropomorft (menneskeligende) fantom og ækvivalerer en voksen mand på 73 kg og indeholder alle de forskellige lineære svækkelseskoefficienter for alt anatomi i kranie, thorax, abdomen og bækken området.
Fantomet er udviklet til stråleterapien til måling af dybdedosis.
I røntgen kan Alderson anvendes til måling af organdosis ved at udtage de små vævspinde og erstatte vævspinden med en TLD tablet.
Brugeren skal selv finde og udpege organernes anatomiske/topografiske placering via de knogleskrukturer som er synlige gennem hele fantomet.
I forhold til billedkvalitet så er Alderson kun brugbart i CT til ROI måling i homogent væv.
Bækken fantom
Type: Serie nr. 591
Bækkenfantomet er et antropomorft (menneskeligende) fantom og ækvivalerer en voksen mand på 73 kg og indeholder alle de forskellige lineære svækkelseskoefficienter for alt anatomi i bækkenområdet. Materialet er Rando-materiale. Ligeledes er der indlagt en tarmslynge for at simulere colon-luft og ligeledes indeholder fantomet ægte menneskeknogler.
Fantomet er udviklet til Musculo Skeletal Røntgen (MSR) og til måling af overfladedosis og til perceptuel vurdering af billedkvalitet og ROI måling. Kan også anvendes i CT til ROI måling i homogent væv.

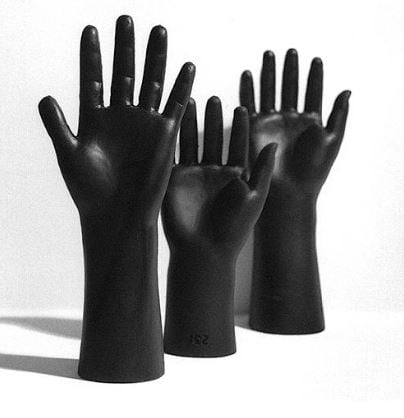

Hånd/håndled
Type: XA231R
Håndfantomet er et antropomorft (menneskeligende) fantom og ækvivalerer en voksen person og indeholder alle de forskellige lineære svækkelseskoefficienter for alt anatomi i hånd/håndleds området. Materialet er Rando-materiale, og ligeledes indeholder fantomet ægte menneskeknogler.
Fantomet er udviklet til Musculo Skeletal Røntgen (MSR) og til måling af overfladedosis og til perceptuel vurdering af billedkvalitet og ROI måling.

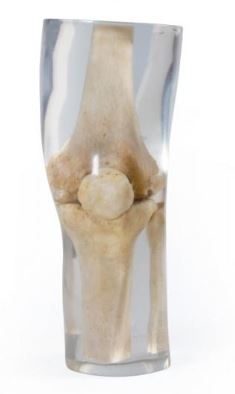

Knæ
Type: Erler-Zimmer Pr-Nr. 235
Knæfantomet er et antropomorft (menneskeligende) fantom og ækvivalerer en voksen person og indeholder plexiglas/PMMA som simulering for det bløde væv i anatomien, og ligeledes indeholder fantomet ægte menneskeknogler.
Fantomet er udviklet til Musculo Skeletal Røntgen (MSR) og til måling af overfladedosis og til perceptuel vurdering af billedkvalitet og ROI måling.
Fod/fodled
Type: Erler-Zimmer
Fodfantomet er et antropomorft (menneskeligende) fantom og ækvivalerer en voksen person og indeholder plexiglas/PMMA som simulering for det bløde væv i anatomien, og ligeledes indeholder fantomet ægte menneskeknogler.
Fantomet er udviklet til Musculo Skeletal Røntgen (MSR) og til måling af overfladedosis og til perceptuel vurdering af billedkvalitet og ROI måling.
For yderligere info:
Erler Zimmer

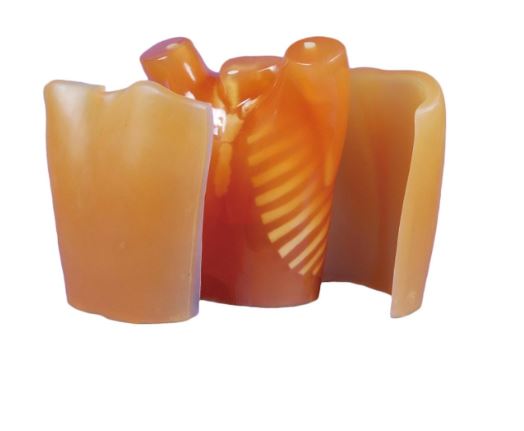

Lungman
Type: N1
Thorax fantomet er et antropomorft (menneskeligende) fantom og ækvivalerer en voksen mand på 73 kg og indeholder alle de forskellige lineære svækkelseskoefficienter for alt anatomi i thorax. Lungevævet er simuleret med en udtagelig indsats for bronkietræet.
Ligeledes er det tilhørende to vævsplader som kan simulere en større BMI. Dette skal dog aftales nærmere og lånes som en separat del, idet de ikke medfølger fantomet.
Ligeledes er det muligt at indsætte 3 slags tumorer med 5 størrelser og med forskellig absorption/Hounsfield Unit (HU), dette skal dog aftales nærmere og lånes som en separat del, idet tumorerne ikke medfølger fantomet.
Fantomet er udviklet til Musculo Skeletal Røntgen (MSR) og til måling af overfladedosis og til perceptuel vurdering af billedkvalitet og ROI måling. Kan også anvendes i CT til ROI måling i homogent væv. Ligeledes er det muligt at lave fund/vurdering af isatte tumorer i forhold til perceptuel billedkvalitet.

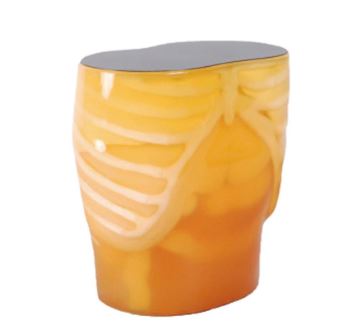

CT abdomen
Type: 41360-000
Abdomenfantomet er et antropomorft (menneskeligende) fantom og ækvivalerer en voksen mand på 73 kg og indeholder alle de forskellige lineære svækkelseskoefficienter for alt anatomi i øvre abdomen (hepa, splen, renes og colon transversus)
Fantomet er udviklet til måling af overfladedosis og til perceptuel vurdering af billedkvalitet i CT. Kan også anvendes i CT til ROI måling i homogent væv.

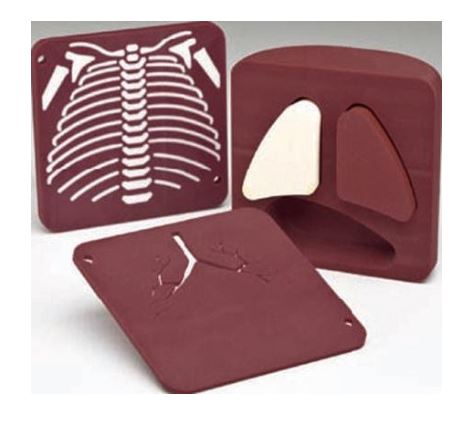

Præmatur thorax
Type: Gammex 610
Thorax fantomer er et antropomorft (menneskeligende) fantom og ækvivalerer et præmatur barn på 1 kg og indeholder alle de forskellige lineære svækkelseskoefficienter for alt anatomi i thoraxområdet. Materialet er Rando-materiale. Ligeledes er det muligt at indlægge/skifte mellem to typer af lungemateriale for at simulere en pneumothorax og en rask lunge og en RDS lunge (Respiratory Distress Syndrome).
Fantomet er udviklet til Musculo Skeletal Røntgen (MSR) og til måling af overfladedosis og til perceptuel vurdering af billedkvalitet og ROI måling.
Tekniske fantomer

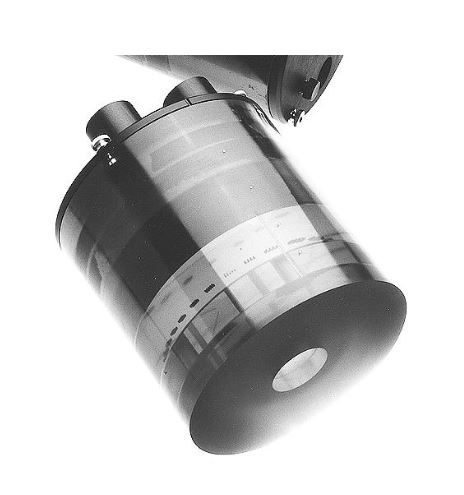

Catphan
Type: 500
Fantomet er et teknisk fantom til vurdering af billedkvalitet i CT. Det er muligt at måle/vurdere kontrast/lavkontrast og spatial opløsning/linjepar.
Fantomet simulerer omkredsen på et kranie og er sammensat af mange forskellige plastmaterialer.

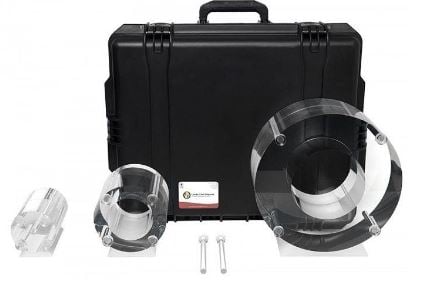

LEEDS
Type: Unfors To,CTDI No. 0078
Fantomet er et teknisk fantom til vurdering af CTDI og DLP i CT.
Anvendes til konstanstest indenfor CT. Det kræver specielt måleudstyr/dosimeter til CT ( Unfors CT probe Xi, som kræver speciel udlevering fra underviser, Claus Outzen)

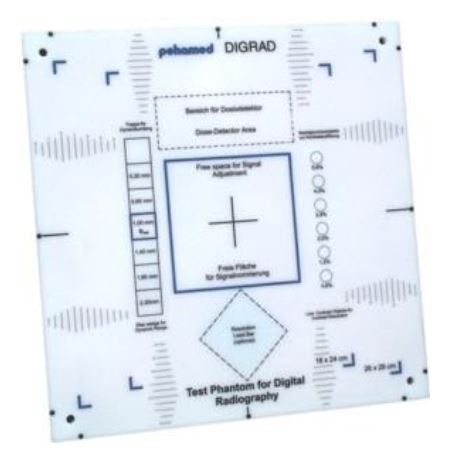

DIGRAD
Fantomet er et teknisk fantom til vurdering af billedkvalitet i røntgen. Det er muligt at måle/vurdere kontrast/lavkontrast og spatial opløsning/linjepar samt blændefelt og centreringslys. Det anvendes til konstanstest af Musculo Skeletal Røntgen (MSR).
Fantomet er af plastmateriale med en indlejret 1 mm. kobber plade og ækvivalerer ca. 4,5 cm muskelvæv.

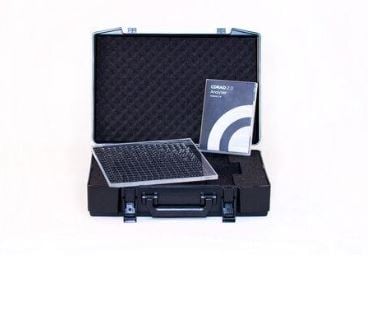

CDRAD
Type: 2.0
Fantomet er et teknisk fantom til vurdering af billedkvalitet i røntgen. Det er muligt at måle/vurdere kontrast/lavkontrast og spatial opløsning.
Fantomet er lavet af plexiglas/PMMA i 1 cm tykkelse og ækvivalerer 1 cm muskelvæv. Og kan indlejres mellem andre materialer f.eks. andet plexiglas eller aluminium for af simulere kropsdele.
Til fantomet medfølger et softwareprogram, som gør det er muligt at lave en objektiv billedkvalitetsvurdering, hvor en billedkvalitetsfaktor fremkommer i form af en IQF-inv. Værdi.
Andet
Blå mand/Grønlænder
Fantomet et er træningsfantom til projektionslære i røntgen. Det indeholder ægte knogler som er omgivet af skumgummi, så absorptions egenskaberne ækvivalerer ikke et menneske.
Der findes ingen referencer på fantomerne.
Udlån af fantomer
Ved behov for udlån af fantomer til projekter skal du kontakte din vejleder med henblik på at afstemme behovets omfang. Herefter tager din vejleder den videre kontakt med den ansvarlige for laboratoriet og udstyret.
